Tracking System-Professionel version

Tracking System-Professional Version og App Tracking
Tilgængelighedsstatus:
Antal:

Systemoperation


Grundlæggende drift


Dette afsnit introducerer hovedsagelig de grundlæggende operationer i Fællesskabets korrektionsovervågningssystem. Brugernes fælles drift er: Log ind, Skift adgangskode, Tilpas gruppe og Afslut.

Login System

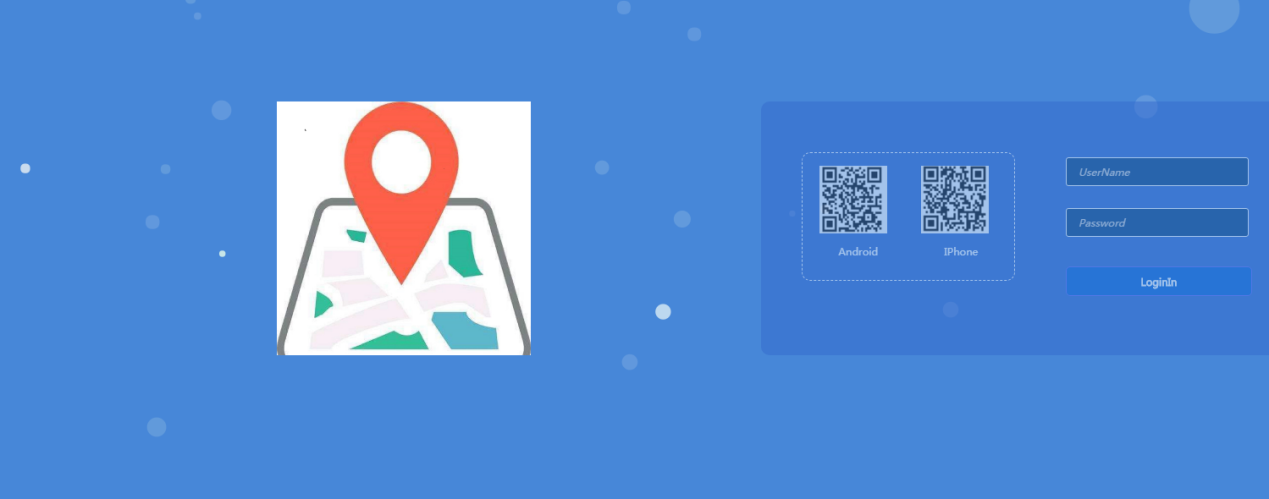

Log ind med brugernavn og adgangskode

图片 1

§ Klik på login-knappen på højre side af systemloginfladen for at udvide login-vinduet.

§ Brugeren skal indtaste det korrekte brugernavn og den matchende adgangskode, og derefter klikke på login-knappen for at logge ind på fællesskabskorrektionssystemet (brugernavnet og den oprindelige adgangskode vil blive tildelt af systemadministratoren);


Spørg: Hvis du indtaster fejlen, vil systemet spørge \"Brugernavn eller adgangskode er forkert \", du kan bede administratoren om at nulstille adgangskoden;


2.1.2 Hjemmeside Layout.

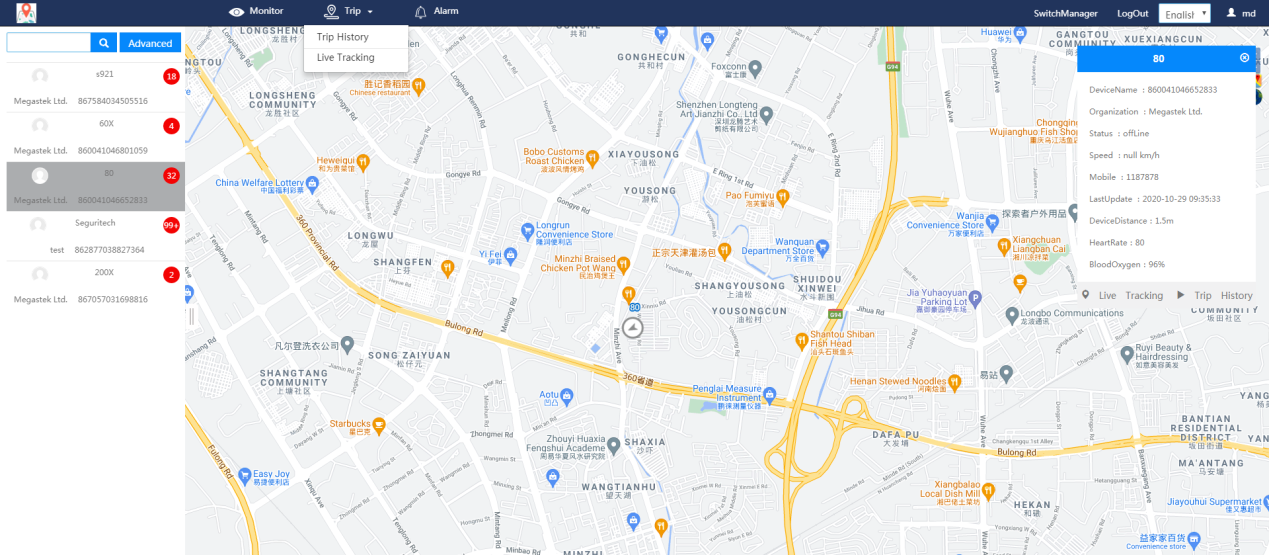

Når brugeren logger med succes, vises hjemmesiden interface som følger:

图片 2.

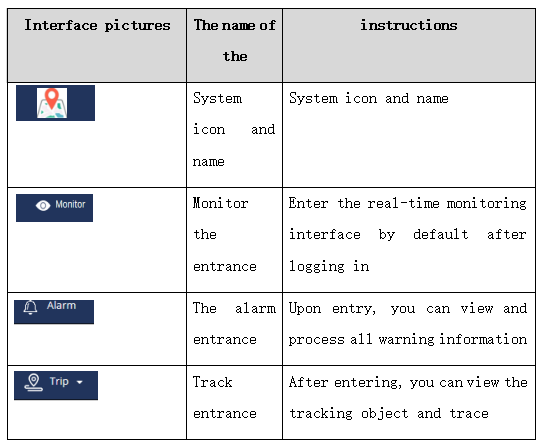

Grænsefladens layout på startsiden forklares i nedenstående tabel:

图片 6.

图片 6.

Avanceret forespørgsel, indtast brugernavn og klik for at søge brugerstatus





Spor afspilning og real-time tracking

 图片 7.

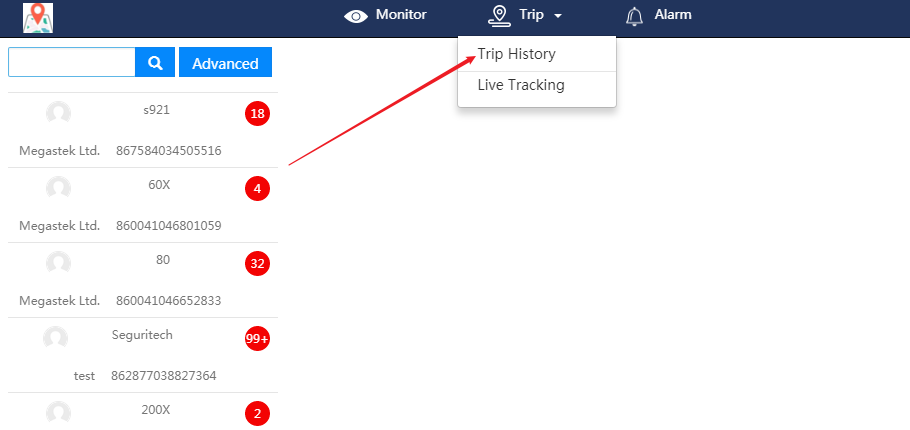

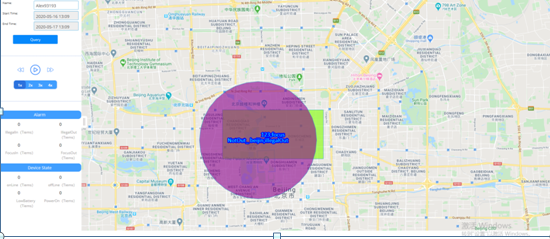

Klik for at indtaste sporafspilning som vist nedenfor

 图片 3.

Indtast brugernavnet for at se, du kan vælge at se tid

 图片 8.

1-4 gange hurtigere afspilning

 图片 9.

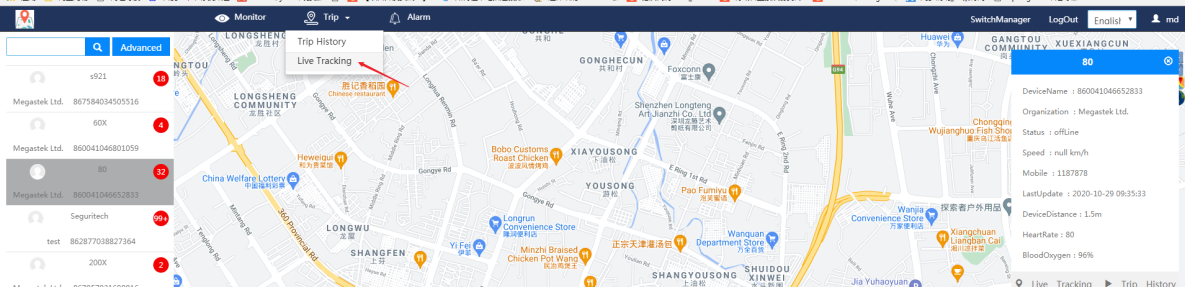

Klik for at indtaste tracking i realtid

 图片 10.

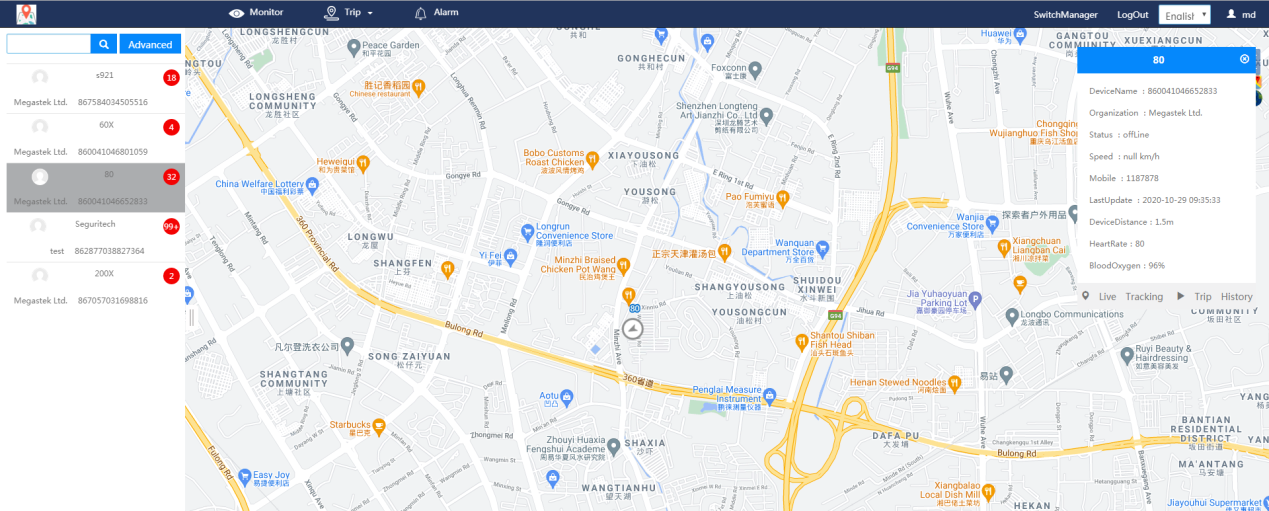

Indtast siden som vist nedenfor

 图片 11.

Indtast et brugernavn for at se sporobjektet

图片 12.



Detaljer af alarmen

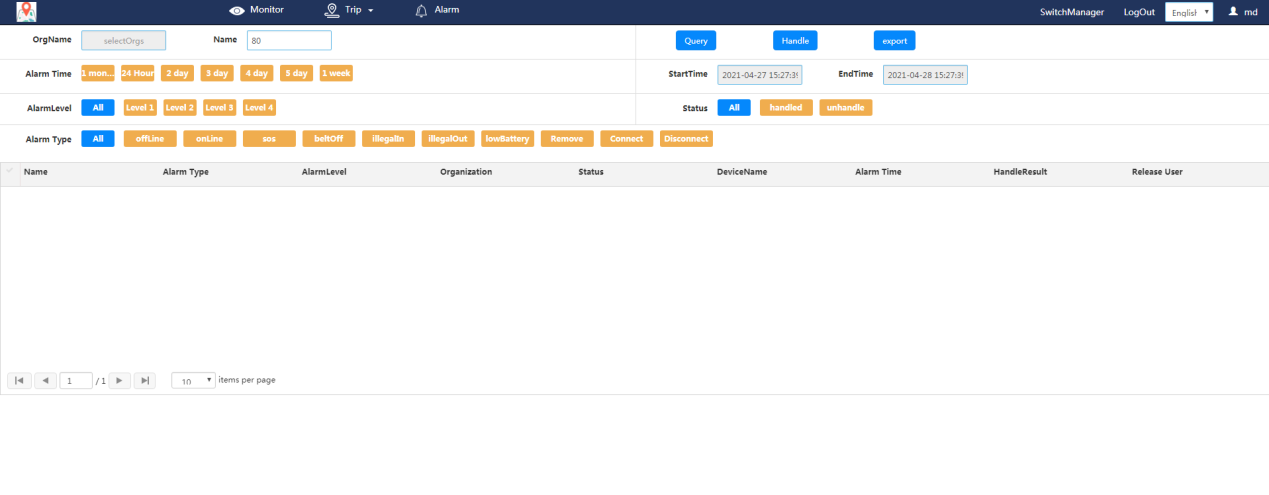

Klik for at indtaste advarselsoplysninger som vist nedenfor  图片 16.

 图片 13.

Du kan se alarmtid alarmniveau og alarmtype

 图片 14.

Tjek efter forespørgselsbehandlingen

 图片 15.

Forespørgselstid er valgfri

 图片 17.

Alarmstaten kan håndteres af sig selv

 图片 18.





Skift adgangskoden

Klik på brugernavnet, og klik på knappen \"Password Change \". Brugeren kan indtaste den oprindelige adgangskode og den nye adgangskode i vinduet Ny adgangskode, og derefter klikke på knappen \"Bekræft \" for at ændre adgangskoden.

 图片 19.


Log ud

Vælg Log ud for at logge ud.

图片 20.





Ledelsen slutning

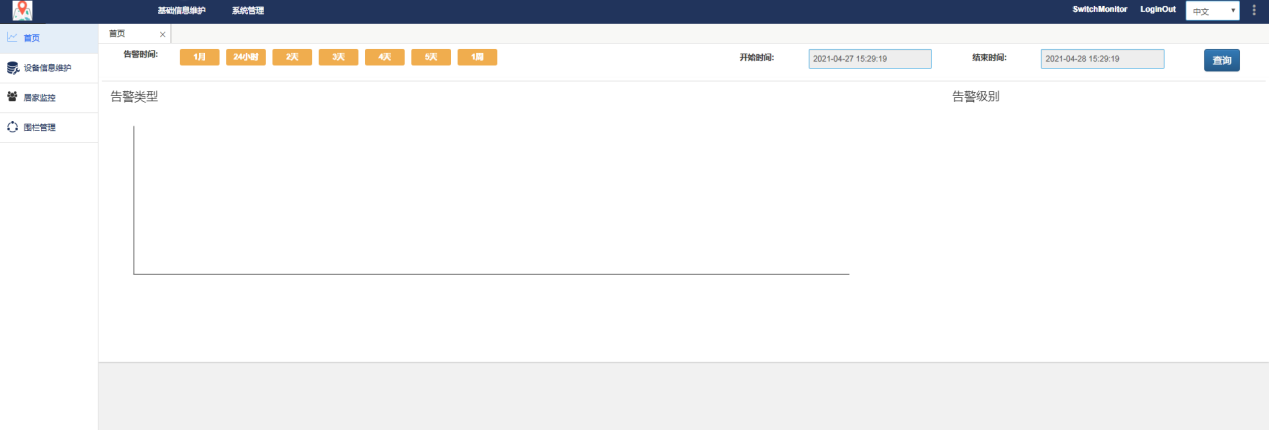

Baggrundsstyring er opdelt i to moduler En grundlæggende informationsvedligeholdelse og systemstyring.

图片 21.

Efter at have logget ind i systemet, klikker brugeren knappen til venstre for brugerens Avatar for at komme ind i baggrundsstyringen   图片 22..



Statistisk.

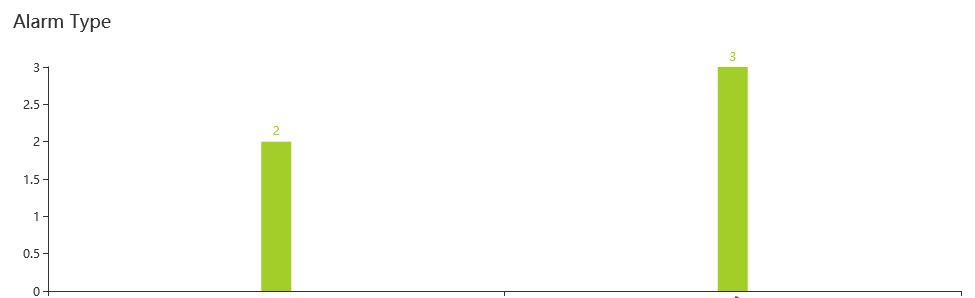

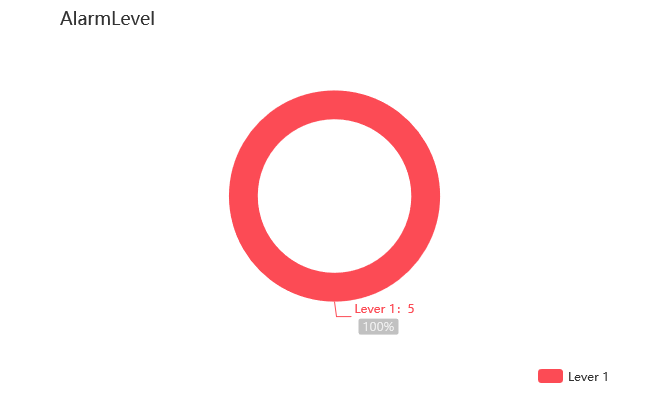

Når brugeren går ind i baggrundsstyringen, er standard hjemmesiden statistik. Systembrugeren kan foretage grundlæggende statistikker på dataene via dette modul, som er opdelt i tre dele: alarmniveau, alarmtype og bruger online.

图片 23.

图片 24.

图片 25.



Vælg visningstid

 图片 26.

Tjek den sidste tid

 图片 27.




ledelse

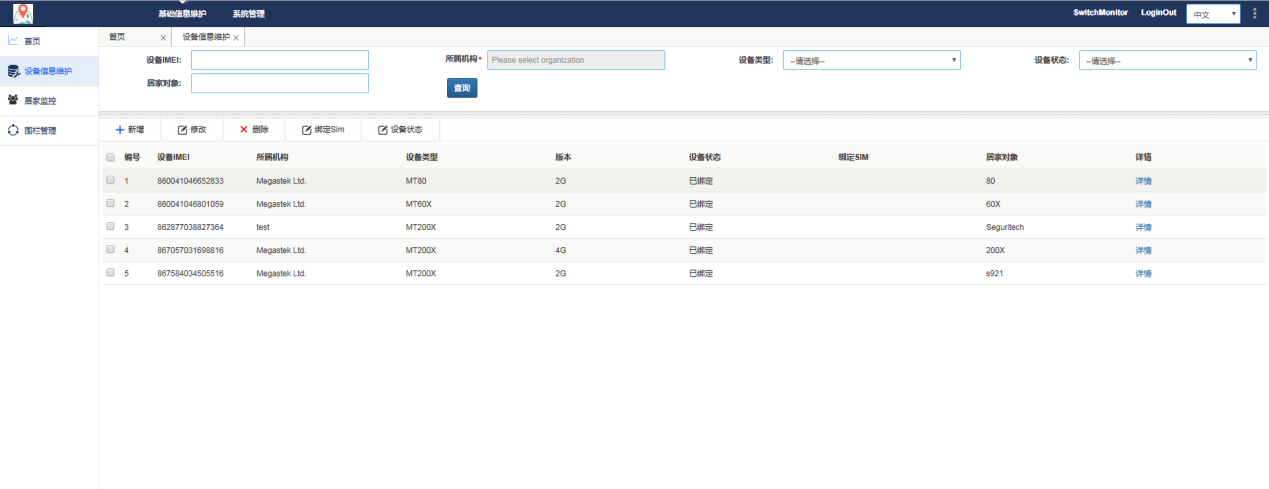

Klik på knappen Administration i venstre menulinje for at udvide administrationslisten. Fra denne liste kan du styre overvågningsobjekter, enheder og hegn.

 图片 28.

ny

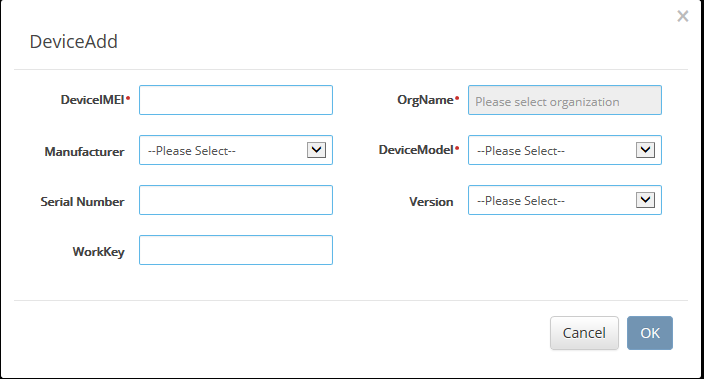

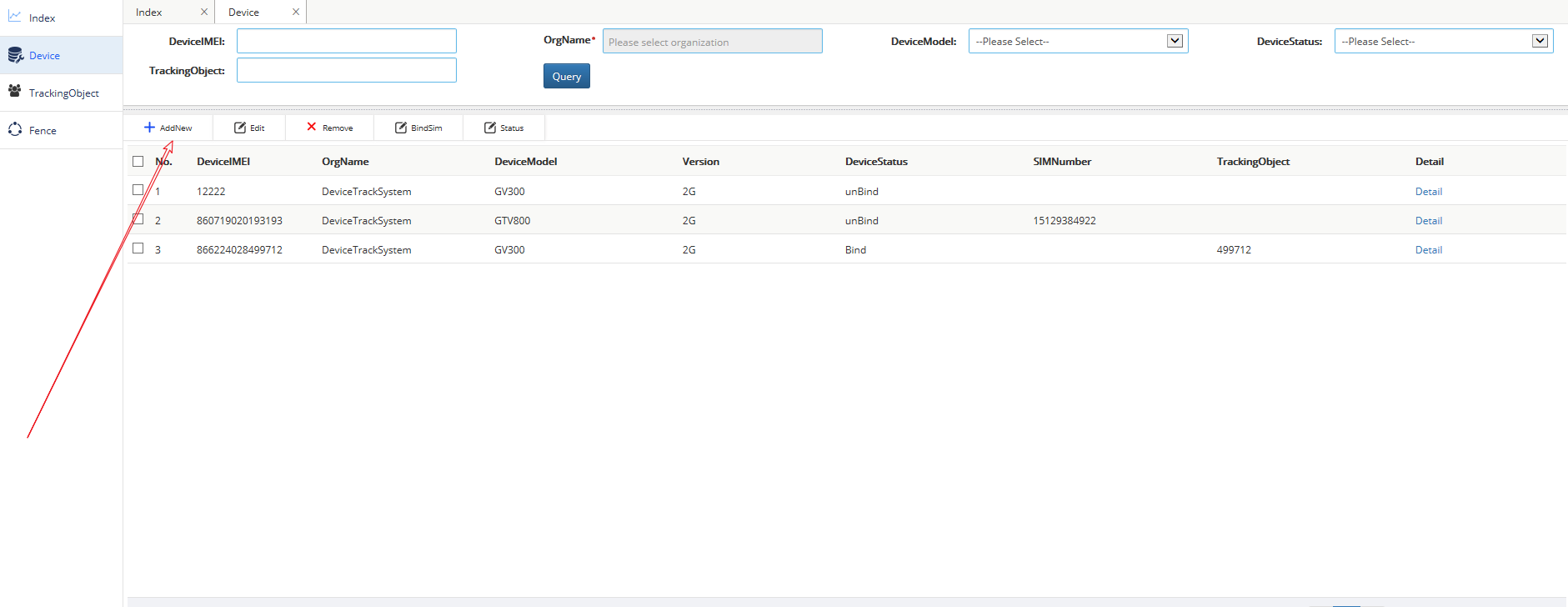

Når du har nye enhedsoplysninger, der skal tilføjes til systemet, kan du klikke på图片 29.

图片 30.

图片 31.



Hvert element efterfølges af en rød * vare;

图片 32.Knappen For at ændre enhedsoplysninger, skal du slette enhedsinformationsoplysninger, og Bind SIM-kort, og Vis enhedsstatus Avanceret forespørgselsfunktion Input Enhedsnavn kan spurges direkte

图片 33.    图片 34.        图片 35.        图片 36.

图片 37.





Overvåg objekt vedligeholdelse

 图片 38.

Klik for at se.

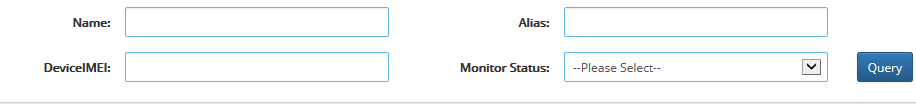

图片 39.

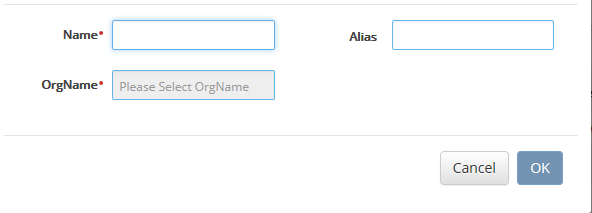

Avanceret forespørgselsfunktion Input Object Name Query Ny objekt med * Påkrævet Tryk på OK for at afslutte.

图片 40.

Ændring af objektoplysninger Vælg en linje til ændring, Slet objekt Vælg en linje til betjeningsenhed Bindende hegn Binding Klik for at se brugeroplysninger

QQ 图片 20211012151734.


Styring af hegnet


图片 41.Tilføj hegn, klik på Tilføj图片 42.

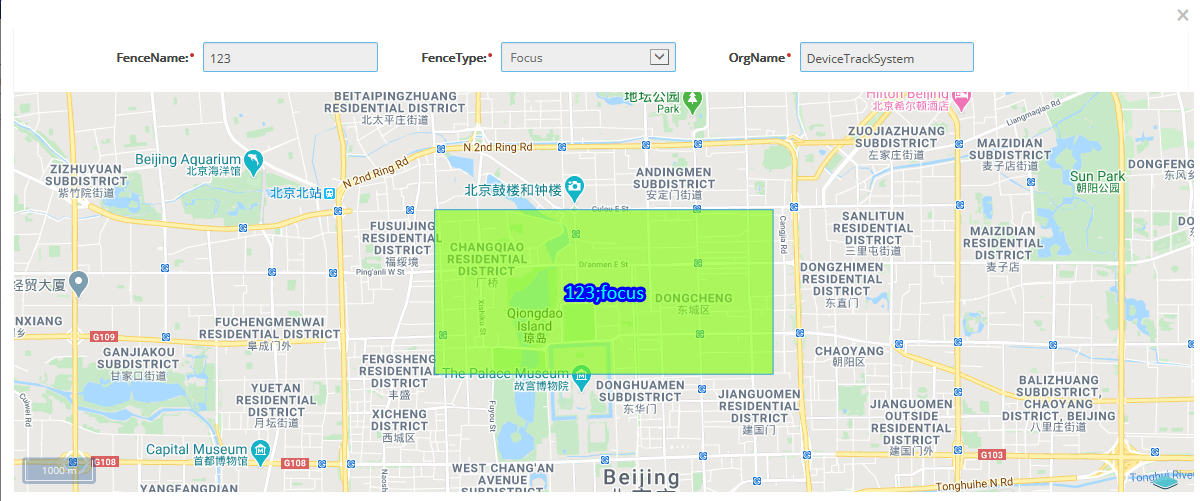

Indtast navnet på hegnet og typen af ​​hegn. Endelig skal du vælge den organisation, som du tilhører, og sletter hegnet



Avanceret forespørgsel, indtast brugernavn for at søge, se detaljer-knappen, klik for at se hegndetaljer

 图片 43.



Log Management

Tæl bruger log-in logs

 图片 44.

Rettighedsforvaltning

 + ADD.

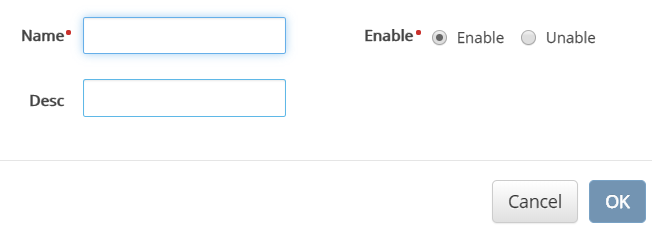

Indtast listen Tilladelser Tilføj

图片 45.

Indtast Tilføj brugernavn Tryk på OK for at afslutte, ændre brugertilladelser Slet brugertilladelser og find brugerrettigheder Brugertilladelser kan opnå bulk sletning.



Brugerstyring

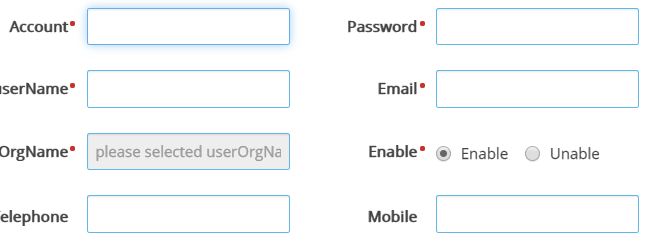

Tilføj bruger med * Påkrævet for at udfylde OK-nøgle ende, brugerændring, brugerautorisation, Slet brugerbatch Slet.

 图片 46.

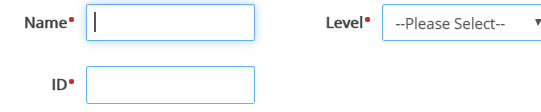

Og nulstil adgangskoden.

图片 47.

Alarmsættet

For at tilføje advarselsindstillinger, klik på Tilføj med * for at udfylde

Ændre alarmindstillinger Vælg navn og niveau for at ændre Tryk på OK for at afslutte, tryk på denne knap for at slette.



1. Server Configuration Information

For at sikre den normale installation og stabil drift af IOT Cloud Platform er serverkonfigurationsoplysningerne specifikt beskrevet som følger:

1.1. Single Version Server Deployment Krav:

Serienummeret.

hukommelse

Harddisken

CPU.

Enhedsadgang

Gem dataene

1

32 GB.

500 G.

Otte kerne

<= 500.

Data: <= 1 år; log: sidste 3month

Single Version Deployment: Single Version Services implementeres på en server, for datasikkerhed og høj ydeevne kan ikke garanteres fuldt ud, det anbefales at bruge i test, demonstration og andre miljøer.

1.2. Krav til cluster server implementering:

Serienummeret.

rolle

Tallene

CPU.

hukommelse

Harddisken

Enhedsadgang

Gem dataene

1

Data Storage Service.

3

Otte atomkraft

32 gb.

2 tb.

<= 5000.

Data: <= 1 år

Log: Sidste 3month

2

Data Acquisition Service.

2

Otte atomkraft

32 gb.

500 GB.

3

Data Analysis Service.

3

Otte atomkraft

32 gb.

500 GB.

4

Meddelelsestjeneste

3

4 Nuclear.

16 GB.

500 GB.

5

Web Service.

2

4 Nuclear.

16 GB.

300 GB.

6

Ialt

13

84 atomkraft

128 GB.

10,5 tb.

Cluster Version Deployment: Klusterversionen af ​​hver serverkomponent er implementeret i høj tilgængelighedstilstand, som følger:

(1) Data Storage Service: Dataene gemmes i form af to kopier på tre opbevaringsservere, som kan understøtte den normale drift af en af ​​de tre servere. Når afbrydelsen startes, kan den normalt være med i klyngen og løbe igen.

(2) Data Acquisition Service: Data Acquisition Service bruges til realtid erhvervelse af enhedsdata, og det er indgangen til enhedens adgangsplatform. Data Acquisition Service er yderst tilgængelig og implementeret på to servere. Det understøtter den normale drift af en af ​​de to servere.

(3) DATA ANALYSER SERVICE: Dataanalysetjenesten anvendes hovedsageligt til real-time dataanalyse af massedata af udstyr, og det er computercenteret for hele platformen, herunder elektronisk hegn alarm og overspeed alarm. Dataanalysen er implementeret i 3 eksemplarer på 3 servere. De 3 servere understøtter trafikdeling og elastisk skalering. I værste fald er 2 servere i 3 servere nede og kan køre normalt.

(4) MESSAGE SERVICE: Message Service er meddelelsescentret for platformdata, som bruges til realtidsmeddelelsestransmission af enhedsdata. Det understøtter 3 servere til at gå ned og 1 server til at køre normalt.

(5) Web Services: Web Services er styringssystemer, som brugerne kan se, som bruges til enhedsadgang, enhedsstatusovervågning, enhedens bane forespørgsel, enhedsalarmanalyse, enhedsstatistikker og andre funktioner.

2. Platform-afhængig software

For at sikre installationen, betjeningen og normal brug af IOT Cloud Platform.     Nu er operativsystemversionsnummerdatabaseversionsnummeret til at gøre følgende:



Serienummeret.

Serviceliste

Versionsnummeret.

instruktioner

1

CENTOS - 7-1611.

Udviklingsversion 1611.

Driftssystemudviklingsversion

2

Dyrepasser

3.4.9.

Koordinator, konfigurationscenter

3

Kafka.

2.10

Meddelelsescenteret

3

Redis.

3.2.3.

In-Memory Database

4

PostgreSQL.

9.3

Relationel database.

6

Cassandra.

3.10

Big Data Storage.

7

Telnet.

0.17

Service Port Listening.

8

Python.

3.5.4.

Serviceovervågning og opstart op

9

Nginx.

1.16

Front Segment Web Server

10

Tomcat.

8.0

Baggrundswebservice



3. Service havn og dens kommunikationsprotokol

For at sikre installationen, betjeningen og normal brug af IOT Cloud Platform.     Den involverede serviceport og dens kommunikationsprotokol beskrives som følger:



Serienummeret.

Tjenestens navn

Havn

Kommunikationsprotokol

instruktioner

3

dyrepasser

2181

TCP / IP.

Koordinator, konfigurationscenter

4

Kafka.

9092

TCP / IP.

Meddelelsescenteret

5

redis.

6379

TCP / IP.

In-Memory Database

6

psotgresql.

5432

TCP / IP.

Relationel database.

7

Cassandra.

9042

TCP / IP.

Big Data Storage.

9

zkui.

9000

Http.

Zookeeper Management Tool.

10

Kafkaoffsetmonitor.

9001

Http.

KAFKA MONITORING TOOLS

11

CBASICSERVICE.

8001

Http.

Grundlæggende tjenester.

12

Ccoreservice.

8002

Http.

Core Services.

13

CIOV2Service.

8009

Http.

Iov service.

14

Ciov2analyser.

8008

Http.

Iov data analyse

15

Ciov2collector.

8005

8006

8007

TCP / IP.

Iov data erhvervelse.

16

Nginx.

8000

TCP / IP.

Web Front-end service

17

Tomcat.

8080

TCP / IP.

Web back-end-tjenester





4. Systemstabilitet og robusthed

4.1. Stabiliteten af

1. Systemet vedtager enhedslogin og ensartet godkendelsesmekanisme for at forhindre tilslutning af ondsindede enheder.

2. Systemet bruger den netty asynkron ramme for at stabilisere adgangsenheden.

3. System API bruger den ensartede godkendelsesvej, den måde, vilkårlig brugeradgangsinterface.

4. Systemet giver en API-interfaceopdateringsmekanisme for at forhindre adgangskodelækage.

5. Systemet giver service detektion og automatisk genopretning.

6. Systemet vedtager Data Master - Slave Mutual Backup for at sikre datasikkerhed i realtid.

4.2. Robusthed,

1. Robusthed, også kendt som robusthed eller soliditet af et system, er et mål for et systems evne til at komme sig fra forskellige fejlforhold.

2. Fra perspektivet af design eller kodningsstruktur vedtager systemet virksomhedens samlede kodningsstandard og vedtager mikro-serviceudstyr for at sikre systemets afkobling og stabilitet.

3. Systemgrænsefladen vedtager Unified Specification Development, Undtagelse Unified Handling og Metode Affekt, tilvejebringelse af systemfejltolerance.

4. Systemet giver service påvisning og genopretning for at opdage og reparere problemer rettidigt.

5. Systemdataene gemmes i hoved- og standbytilstand og kan genvindes direkte fra standby-serveren i tilfælde af down-maskine eller diskfejl i hovedmaskinrummet, hvilket forbedrer sikkerheden.

5.     Beskrivelse af backup mekanisme

         Systemet vedtager data backup mekanismen til at sikkerhedskopiere dataene fra master serveren til standby-serveren i realtid. Når hovedsserverens data ændres
